Schnittpunkt und Schnittwinkel zweier Geraden: Analytische Geometrie verstehen

Stell dir vor, du planst eine neue Velostrecke durch deine Stadt. Zwei Wege kreuzen sich an einer bestimmten Stelle. Genau dort soll ein Wegweiser aufgestellt werden. Aber wo genau ist dieser Kreuzungspunkt? Und in welchem Winkel treffen die beiden Wege aufeinander? Solche Fragen begegnen uns ständig im Alltag. Strassenbauer, Architekten und Spieleentwickler müssen täglich berechnen, wo sich Linien treffen und wie steil sie aufeinandertreffen. In der Mathematik nennen wir diese Linien “Geraden”. Und die Werkzeuge, um ihre Schnittpunkte und Schnittwinkel zu berechnen, lernst du jetzt.

Von der Strassenkreuzung zur Geradengleichung

Kehren wir zu unserer Velostrecke zurück. Stell dir vor, du schaust von oben auf eine Karte. Die beiden Wege lassen sich als gerade Linien darstellen. Jeder Weg hat eine bestimmte Richtung und verläuft durch bestimmte Punkte.

In der Mathematik beschreiben wir solche geraden Wege durch Gleichungen. Die einfachste Form ist die Geradengleichung in der Normalform:

$$y = m \cdot x + q$$

Dabei ist $m$ die Steigung der Geraden. Sie sagt dir, wie steil die Gerade ansteigt oder abfällt. Der Wert $q$ ist der $y$-Achsenabschnitt. Er zeigt, wo die Gerade die $y$-Achse schneidet.

Wenn du zwei Geraden hast, kannst du sofort erkennen, ob sie sich überhaupt schneiden. Zwei Geraden mit unterschiedlichen Steigungen treffen sich immer in genau einem Punkt. Haben sie die gleiche Steigung, verlaufen sie parallel und schneiden sich nie. Es sei denn, sie sind identisch.

Den Schnittpunkt berechnen: Eine Schritt-für-Schritt-Anleitung

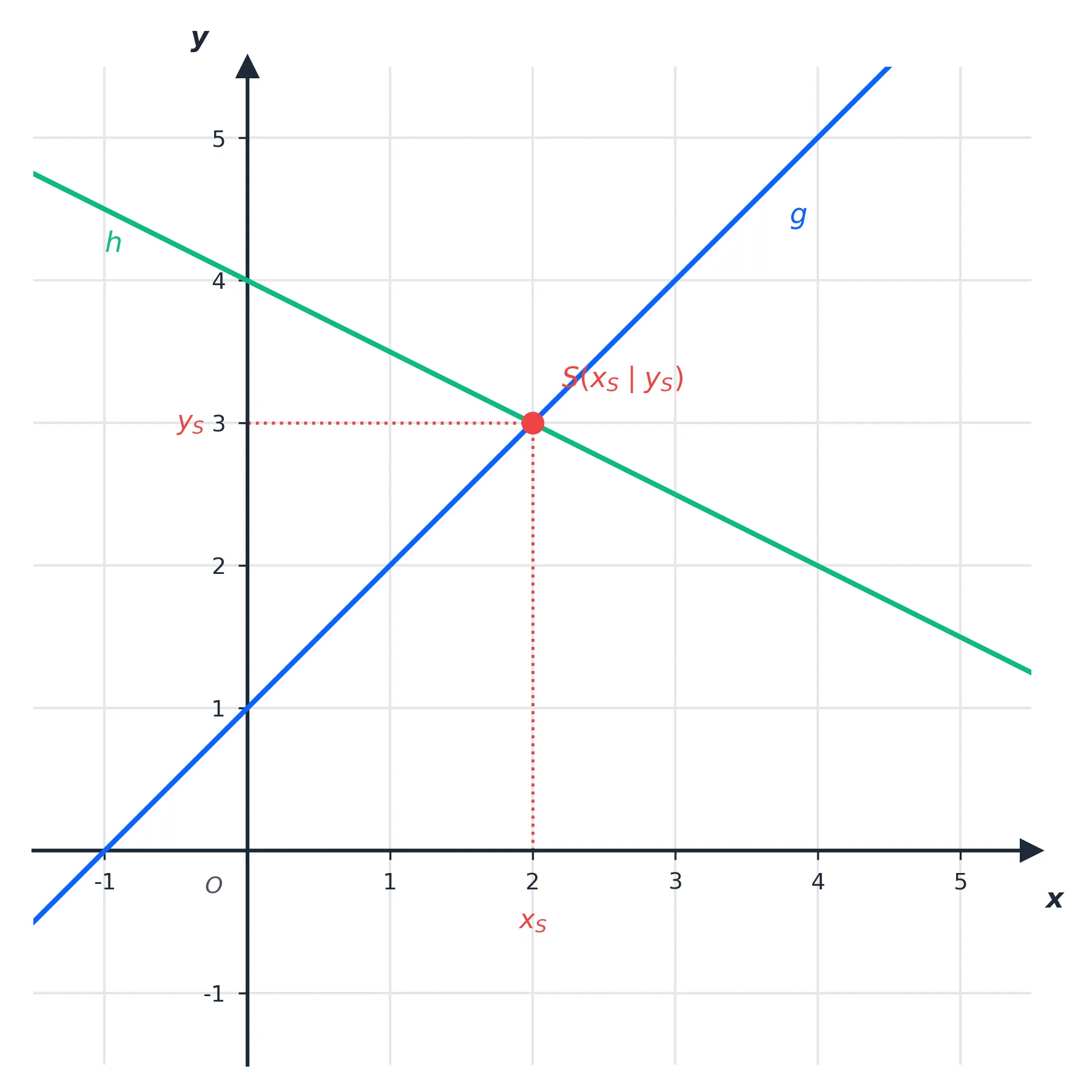

Der Schnittpunkt ist der Punkt, der auf beiden Geraden gleichzeitig liegt. Das bedeutet: An dieser Stelle haben beide Geraden denselben $x$-Wert und denselben $y$-Wert.

Um den Schnittpunkt zu finden, nutzen wir ein cleveres Prinzip: Wir setzen die beiden Geradengleichungen gleich. Denn im Schnittpunkt ist der $y$-Wert der ersten Geraden gleich dem $y$-Wert der zweiten Geraden.

So gehst du vor:

1. Schreibe beide Geradengleichungen in der Form $y = m \cdot x + q$ auf.
2. Setze die rechten Seiten der Gleichungen gleich.
3. Löse die entstehende Gleichung nach $x$ auf.
4. Setze den gefundenen $x$-Wert in eine der beiden Geradengleichungen ein.
5. Berechne den zugehörigen $y$-Wert.
6. Schreibe den Schnittpunkt als Koordinatenpaar $S(x \mid y)$.

DEFINITION

Der Schnittpunkt zweier Geraden $g_1: y = m_1 \cdot x + q_1$ und $g_2: y = m_2 \cdot x + q_2$ ist der Punkt, der beide Gleichungen erfüllt. Du findest ihn, indem du $m_1 \cdot x + q_1 = m_2 \cdot x + q_2$ nach $x$ auflöst und anschliessend den $y$-Wert berechnest. Der Schnittpunkt existiert nur, wenn $m_1 \neq m_2$.

Den Schnittwinkel berechnen: Wie steil treffen sich die Geraden?

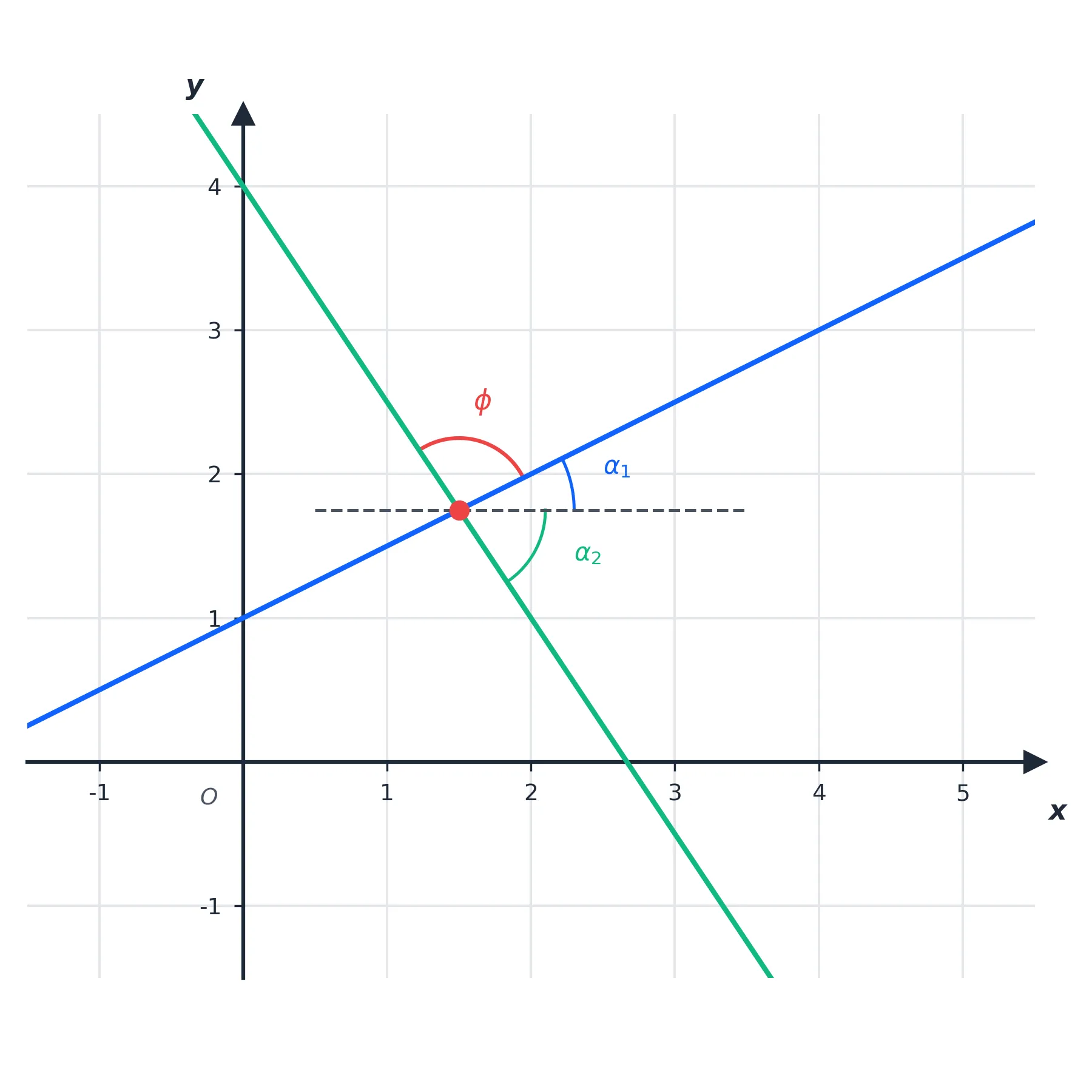

Nachdem du weisst, wo sich die Geraden treffen, ist die nächste Frage: Wie treffen sie sich? Der Schnittwinkel beschreibt, unter welchem Winkel die beiden Geraden aufeinandertreffen.

Stell dir wieder die Strassenkreuzung vor. Treffen sich zwei Strassen im rechten Winkel, ist das eine 90-Grad-Kreuzung. Treffen sie sich spitzer, ist der Winkel kleiner.

Die Steigung einer Geraden hängt eng mit dem Winkel zusammen, den sie mit der $x$-Achse bildet. Aus den Steigungen $m_1$ und $m_2$ zweier Geraden können wir den Schnittwinkel $\alpha$ berechnen.

Die Formel für den Schnittwinkel:

$$\tan(\alpha) = \left| \frac{m_1 - m_2}{1 + m_1 \cdot m_2} \right|$$

Dabei ist $\alpha$ der spitze Schnittwinkel. Die Betragsstriche sorgen dafür, dass wir immer einen positiven Wert erhalten.

So berechnest du den Schnittwinkel:

1. Lies die Steigungen $m_1$ und $m_2$ beider Geraden ab.
2. Setze die Steigungen in die Formel ein.
3. Berechne den Wert von $\tan(\alpha)$.
4. Bestimme den Winkel $\alpha$ mit der Umkehrfunktion: $\alpha = \arctan\left(\tan(\alpha)\right)$.
5. Wandle das Ergebnis gegebenenfalls von Bogenmass in Grad um.

DEFINITION

Der Schnittwinkel $\alpha$ zwischen zwei Geraden mit den Steigungen $m_1$ und $m_2$ berechnet sich durch $\tan(\alpha) = \left| \frac{m_1 - m_2}{1 + m_1 \cdot m_2} \right|$. Der Winkel $\alpha$ liegt immer zwischen $0°$ und $90°$. Ist das Produkt $m_1 \cdot m_2 = -1$, stehen die Geraden senkrecht aufeinander, und der Schnittwinkel beträgt exakt $90°$.

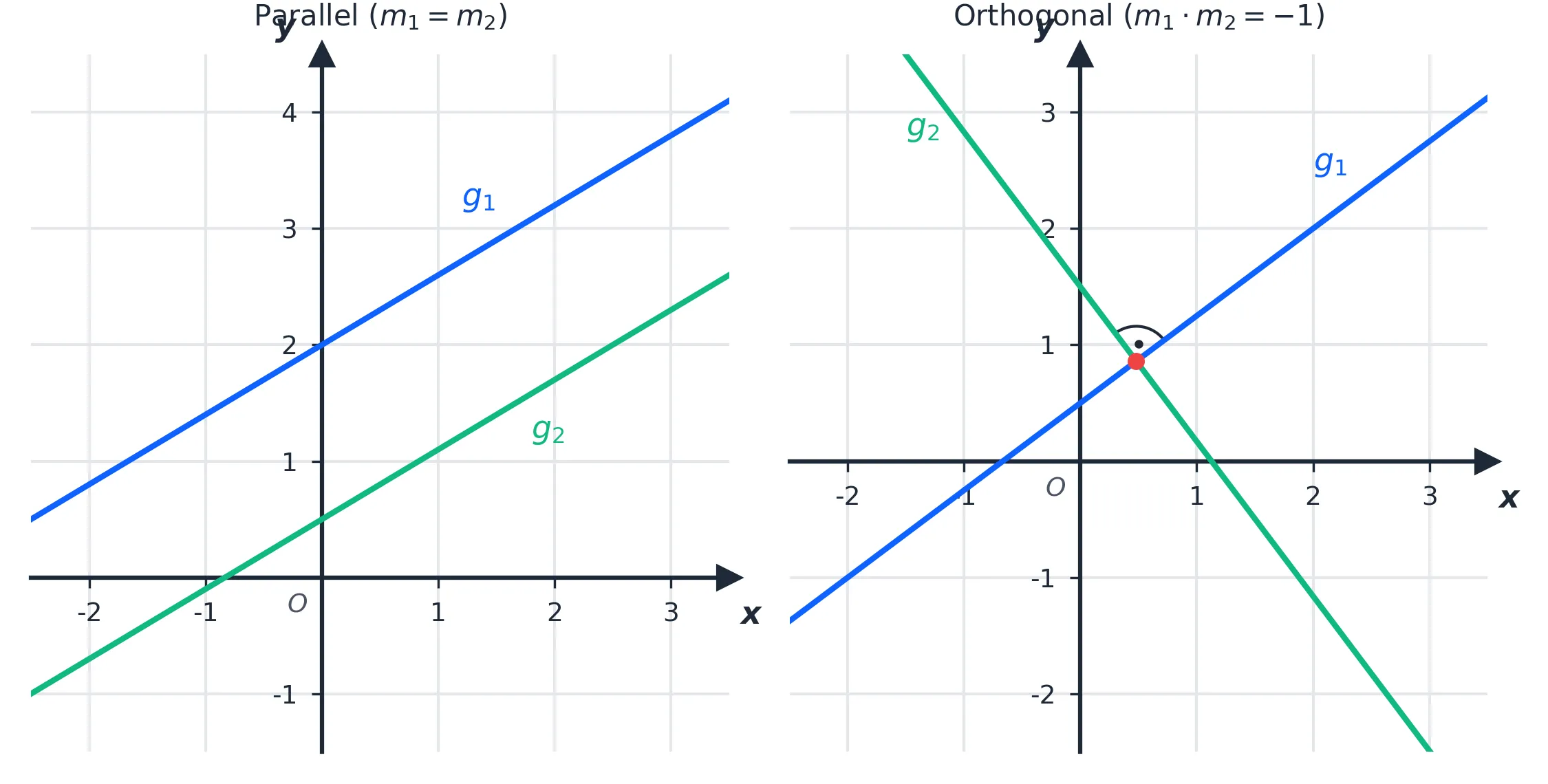

Sonderfälle: Parallele und senkrechte Geraden

Bevor du losrechnest, lohnt sich ein Blick auf zwei besondere Situationen.

Parallele Geraden: Zwei Geraden sind parallel, wenn sie dieselbe Steigung haben: $m_1 = m_2$. In diesem Fall gibt es keinen Schnittpunkt. Die Geraden verlaufen nebeneinander her, ohne sich je zu treffen. Die Schnittwinkelformel liefert in diesem Fall $\tan(\alpha) = 0$, also einen Winkel von $0°$.

Senkrechte Geraden: Zwei Geraden stehen senkrecht aufeinander, wenn das Produkt ihrer Steigungen $-1$ ergibt: $m_1 \cdot m_2 = -1$. Der Schnittwinkel beträgt dann $90°$. Achtung: In diesem Fall ist der Nenner der Schnittwinkelformel gleich null. Du erkennst senkrechte Geraden also sofort am Produkt der Steigungen.

Häufige Fehler und wie du sie vermeidest

Fehler 1: Gleichung falsch gleichgesetzt Viele Schüler setzen versehentlich $x$-Werte statt $y$-Werte gleich. Denke daran: Im Schnittpunkt gilt $y_1 = y_2$. Du setzt also die gesamten rechten Seiten der Gleichungen gleich, nicht nur Teile davon.

Fehler 2: Vorzeichen beim Schnittwinkel verwechselt Die Betragsstriche in der Schnittwinkelformel werden oft vergessen. Ohne sie kann ein negativer Tangenswert entstehen, der zu einem falschen Winkel führt. Setze immer den Betrag!

Fehler 3: Senkrechte Geraden nicht erkannt Wenn $m_1 \cdot m_2 = -1$, darfst du die Schnittwinkelformel nicht anwenden. Der Nenner wird null, und die Division ist nicht definiert. Prüfe daher immer zuerst das Produkt der Steigungen.

Fehler 4: Falsches Einsetzen des $x$-Wertes Nach der Berechnung von $x$ setzen manche Schüler diesen Wert in die falsche Gleichung ein oder machen Rechenfehler. Zur Kontrolle: Setze $x$ in beide Gleichungen ein. Du musst denselben $y$-Wert erhalten.

Beispiele

Beispiel 1: Einfacher Schnittpunkt

Gegeben sind die Geraden $g_1: y = 2x + 1$ und $g_2: y = -x + 7$.

Schritt 1: Gleichsetzen der Geradengleichungen.

$$2x + 1 = -x + 7$$

Schritt 2: Nach $x$ auflösen.

$$2x + x = 7 - 1$$$$3x = 6$$$$x = 2$$

Schritt 3: Den $y$-Wert berechnen. Wir setzen $x = 2$ in $g_1$ ein.

$$y = 2 \cdot 2 + 1 = 5$$

Schritt 4: Ergebnis angeben.

$$S(2 \mid 5)$$

Probe: Einsetzen in $g_2$: $y = -2 + 7 = 5$. Stimmt!

Beispiel 2: Schnittpunkt mit negativen Werten

Gegeben sind die Geraden $g_1: y = -3x - 2$ und $g_2: y = x + 6$.

Schritt 1: Gleichsetzen.

$$-3x - 2 = x + 6$$

Schritt 2: Nach $x$ auflösen.

$$-3x - x = 6 + 2$$$$-4x = 8$$$$x = -2$$

Schritt 3: Den $y$-Wert berechnen. Wir setzen $x = -2$ in $g_2$ ein.

$$y = -2 + 6 = 4$$

Schritt 4: Ergebnis.

$$S(-2 \mid 4)$$

Der Schnittpunkt liegt im zweiten Quadranten des Koordinatensystems.

Beispiel 3: Schnittwinkel berechnen

Gegeben sind die Geraden $g_1: y = 3x + 2$ und $g_2: y = 0{,}5x - 1$.

Die Steigungen sind $m_1 = 3$ und $m_2 = 0{,}5$.

Schritt 1: Prüfen, ob die Geraden senkrecht stehen.

$$m_1 \cdot m_2 = 3 \cdot 0{,}5 = 1{,}5 \neq -1$$

Die Geraden stehen nicht senkrecht. Wir können die Formel anwenden.

Schritt 2: Einsetzen in die Schnittwinkelformel.

$$\tan(\alpha) = \left| \frac{3 - 0{,}5}{1 + 3 \cdot 0{,}5} \right|$$$$\tan(\alpha) = \left| \frac{2{,}5}{1 + 1{,}5} \right|$$$$\tan(\alpha) = \left| \frac{2{,}5}{2{,}5} \right| = 1$$

Schritt 3: Winkel bestimmen.

$$\alpha = \arctan(1) = 45°$$

Der Schnittwinkel beträgt $45°$.

Beispiel 4: Komplexere Aufgabe mit Schnittpunkt und Schnittwinkel

Gegeben sind die Geraden $g_1: y = \frac{1}{2}x + 3$ und $g_2: y = -2x + 8$.

Teil A: Schnittpunkt berechnen

$$\frac{1}{2}x + 3 = -2x + 8$$$$\frac{1}{2}x + 2x = 8 - 3$$$$\frac{5}{2}x = 5$$$$x = 2$$

Einsetzen in $g_1$:

$$y = \frac{1}{2} \cdot 2 + 3 = 1 + 3 = 4$$$$S(2 \mid 4)$$

Teil B: Schnittwinkel berechnen

Die Steigungen sind $m_1 = \frac{1}{2}$ und $m_2 = -2$.

Prüfung: $m_1 \cdot m_2 = \frac{1}{2} \cdot (-2) = -1$

Das Produkt ist $-1$. Die Geraden stehen senkrecht aufeinander.

Der Schnittwinkel beträgt $\alpha = 90°$.

Beispiel 5: Anwendungsaufgabe aus dem Alltag

Zwei Wanderwege lassen sich durch folgende Geradengleichungen beschreiben:

Weg 1: $y = 0{,}75x + 2$ (Steigung bergauf)

Weg 2: $y = -0{,}25x + 5$ (leichte Steigung bergab)

Wo treffen sich die Wege?

$$0{,}75x + 2 = -0{,}25x + 5$$$$0{,}75x + 0{,}25x = 5 - 2$$$$x = 3$$$$y = 0{,}75 \cdot 3 + 2 = 2{,}25 + 2 = 4{,}25$$

Die Wege treffen sich im Punkt $S(3 \mid 4{,}25)$.

Unter welchem Winkel treffen sie sich?

$$\tan(\alpha) = \left| \frac{0{,}75 - (-0{,}25)}{1 + 0{,}75 \cdot (-0{,}25)} \right|$$$$\tan(\alpha) = \left| \frac{1}{1 - 0{,}1875} \right| = \left| \frac{1}{0{,}8125} \right| \approx 1{,}23$$$$\alpha = \arctan(1{,}23) \approx 50{,}9°$$

Die Wege kreuzen sich unter einem Winkel von etwa $51°$.

Das Wichtigste in Kürze

• Der Schnittpunkt zweier Geraden wird berechnet, indem du die Geradengleichungen gleichsetzt und nach $x$ auflöst. Den $y$-Wert erhältst du durch Einsetzen.
• Zwei Geraden schneiden sich nur, wenn sie unterschiedliche Steigungen haben ($m_1 \neq m_2$).
• Der Schnittwinkel berechnet sich mit der Formel $\tan(\alpha) = \left| \frac{m_1 - m_2}{1 + m_1 \cdot m_2} \right|$.
• Ist das Produkt $m_1 \cdot m_2 = -1$, stehen die Geraden senkrecht aufeinander. Der Schnittwinkel beträgt dann $90°$.

Dein Wissen im Test

❓ Frage: Die Geraden $g_1: y = 4x - 3$ und $g_2: y = 4x + 5$ haben keinen Schnittpunkt. Warum?

Lösung anzeigen

Beide Geraden haben dieselbe Steigung $m = 4$. Sie verlaufen parallel zueinander. Parallele Geraden schneiden sich nie, da sie immer denselben Abstand zueinander haben. Der unterschiedliche $y$-Achsenabschnitt ($-3$ bzw. $+5$) zeigt, dass sie nicht identisch sind.

❓ Frage: Berechne den Schnittpunkt der Geraden $g_1: y = x + 4$ und $g_2: y = 3x - 2$.

Lösung anzeigen

Gleichsetzen: $x + 4 = 3x - 2$

Umformen: $4 + 2 = 3x - x$, also $6 = 2x$, somit $x = 3$

Einsetzen in $g_1$: $y = 3 + 4 = 7$

Der Schnittpunkt ist $S(3 \mid 7)$.

❓ Frage: Zwei Geraden haben die Steigungen $m_1 = 2$ und $m_2 = -0{,}5$. Stehen sie senkrecht aufeinander? Begründe deine Antwort.

Lösung anzeigen

Wir prüfen das Produkt der Steigungen: $m_1 \cdot m_2 = 2 \cdot (-0{,}5) = -1$

Da das Produkt genau $-1$ ergibt, stehen die beiden Geraden senkrecht aufeinander. Der Schnittwinkel beträgt exakt $90°$.

Ausblick: Was kommt als Nächstes?

Du hast gelernt, wie du den Schnittpunkt und den Schnittwinkel zweier Geraden in der Ebene berechnest. Diese Fähigkeiten bilden die Grundlage für spannende Erweiterungen.

Im nächsten Schritt wirst du dich mit Geraden und Ebenen im dreidimensionalen Raum beschäftigen. Dort arbeitest du mit Vektoren und Parameterdarstellungen. Du wirst berechnen, wo eine Gerade eine Ebene durchstösst oder ob zwei Geraden im Raum windschief zueinander liegen.

Auch die Berechnung von Abständen zwischen Punkten, Geraden und Ebenen baut auf dem auf, was du heute gelernt hast. Die analytische Geometrie öffnet dir die Tür zu vielen Anwendungen in Physik, Technik und Computergrafik.
